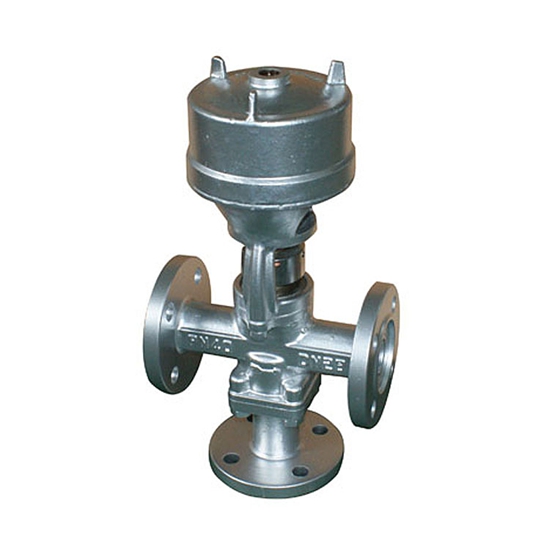

ZSQ輕型氣動活塞切斷閥

關注次數：

型號：ZSQ

技術參數：

ZSQ輕型氣動活塞切斷閥作用原理:
當信號壓力為零，由于彈簧（單作用僅有）的預緊力，使閥芯處于初始狀態（常開或常閉）。當執行機構接到信號壓力（ 0.4~0.6MPa ）時，壓縮彈簧，帶動推桿、閥體、閥芯移動到限定位置，使閥門全開或全關。達到對管道內介質接通、切斷或管路間切換控制。

ZSQ輕型氣動活塞切斷閥是氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號，控制工藝管道內流體的切斷與接通或切換流道。

氣動活塞切斷閥作用原理

當信號壓力為零，由于彈簧（單作用僅有）的預緊力，使閥芯處于初始狀態（常開或常閉）。當執行機構接到信號壓力（ 0.4~0.6MPa ）時，壓縮彈簧，帶動推桿、閥體、閥芯移動到限定位置，使閥門全開或全關。達到對管道內介質接通、切斷或管路間切換控制。配用二位三通電樣閥，使活塞式切斷閥控制更加方便、簡捷。

氣動活塞切斷閥結構原理

氣動活塞切斷閥由氣動活塞式執行機構與直行程調節機構二部組成，中間由支架邊接而成。根據調節機構的形式，氣動活塞切斷閥可分為直通單座切斷閥（ZSQP型）、直通套筒切斷閥（ZSQM型）、二位三通切斷閥（ZSQN型）三種型式。氣動活塞式執行機構有單作用（彈簧復位）和雙作用（雙進氣）二種。采用單作用執行機構，整機作用方式可分為氣關式（水平管路接通）和氣開式（水平管路斷開）。氣動活塞切斷閥有硬密封和軟密封兩種密封形式，分別適用于不同的溫度及壓力。ZSQM 型氣動活塞式套筒切斷閥采用平衡式閥芯，可提高切斷壓差。二位三通切斷閥采用四通式閥體，有三個流道口，特別適用于對兩條流路的切換。
主要零件材料

ZSQ活塞式氣動切斷閥閥體、閥蓋	ZSQ活塞式切斷閥閥芯	ZSQ氣動切斷閥閥座	氣缸體	活塞	填料	閥芯軟質密封件
HT200、ZG230-450、 ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti	1Cr18Ni9Ti、 Cr18Ni12Mo2Ti	1Cr18Ni9Ti、 Cr18Ni12Mo2Ti	ZG230-450	ZAlSi12	聚四氟乙烯，柔性石墨	增強聚四氟乙烯

氣動活塞切斷閥主要技術參數

ZSQ型氣動切斷閥公稱通徑 DN （ mm ）			20	25	32	40	50	65	80	100
額定流量系數（ KV ）			7	11	20	30	48	75	120	190
額定行程（ mm ）			8			12		20		25
氣缸直徑（ mm ）			75			100		150
允許泄 >漏量	硬密封（ l/h ）		單座、三通： 1.2 × 10 -7 ×閥額定容量套筒： 5 × 10 -6 ×閥額定容量
	軟密封		VI 級
工作溫度（）			-20~200 -40~450
公稱壓力 PN （ MPa ）			1.6 4.0 6.4
允許壓差 >（ MPa ）	ZSQP	單作用	1.16	0.66	0.39	0.6	0.39	0.4	0.31	0.20
		雙作用	6.4	5.0	2.8	3.3	2.13	2.71	1.75	1.11
	ZSQM	單作用	公稱壓力
		雙作用
	ZSQN	單作用	0.89	0.57	0.35	0.56	0.36	0.45	0.30	0.20
		雙作用	5.2	3.22	2.03	2.27	1.46	2.00	1.32	0.85
信號壓力（ KPa ）			0 或 400~600
